大阪北部地震擁壁き裂復旧工事
その他工事 【土木工事】
擁壁の地震によるき裂の相談に乗らせていただき、受注させていただきました。20メートルの私道の旗竿地、急斜面、高低差2.2ｍ、狭小スペース、隣地利用の施工、ガス工事店の地震影響の対応遅れ…と、困難な条件続きの擁壁工事です。
 |

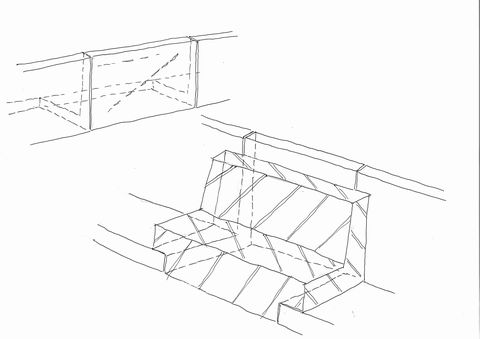

 鉄筋を切らずにコンクリート増し打ち補強 |

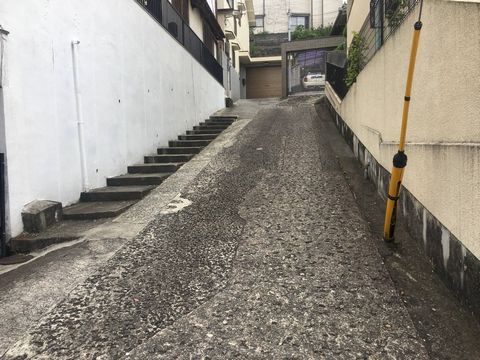

 私道勾配20°が20ｍ |
仮設、準備工事

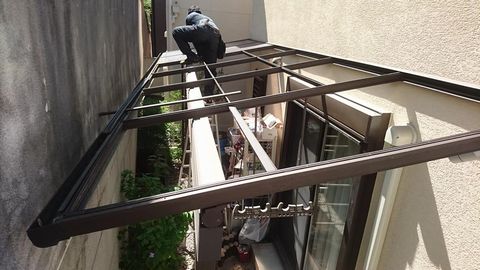

 隣地テラス屋根解体 |

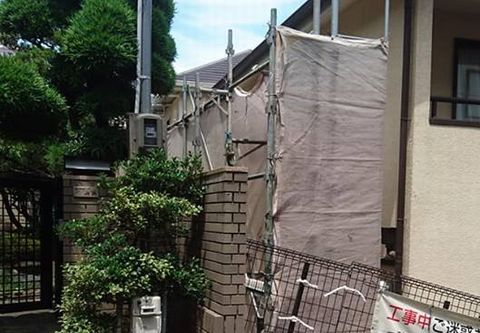

 隣地敷地内に仮設足場設置 |

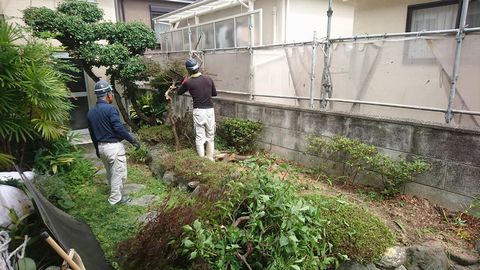

 敷地内樹木撤去 |
撤去・掘削工事

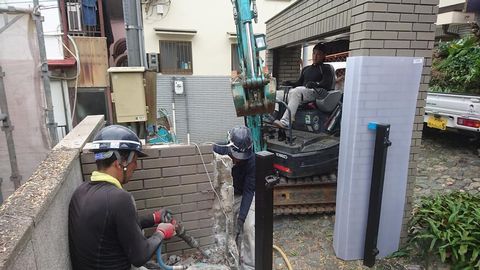

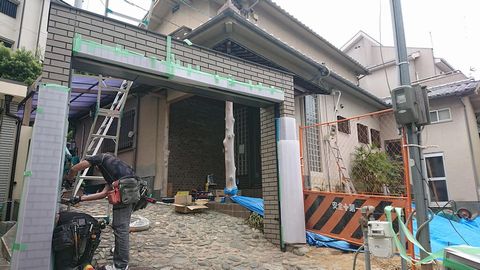

 門柱撤去（通路確保） |

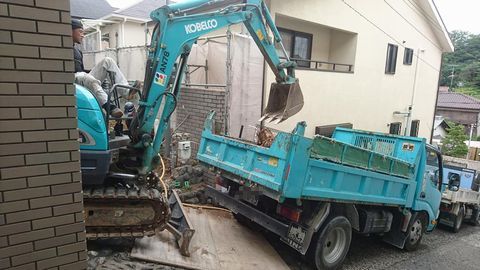

 ダンプは20°の斜面に駐車 |
 電気引き込みやり替え |
 擁壁上ブロック撤去 |

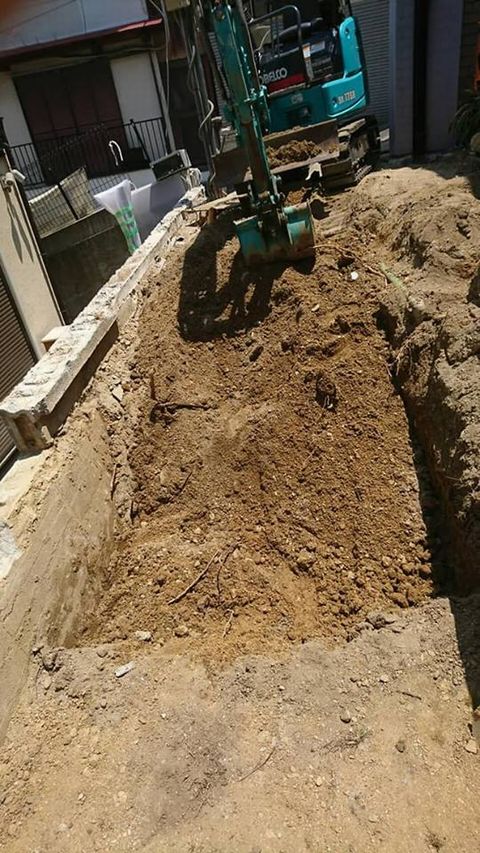

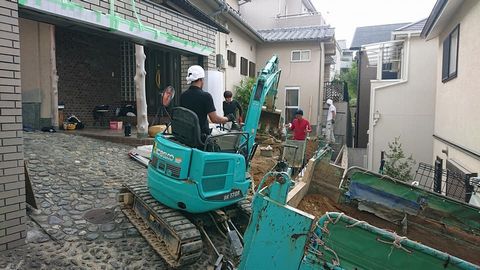

 建物際掘削 |

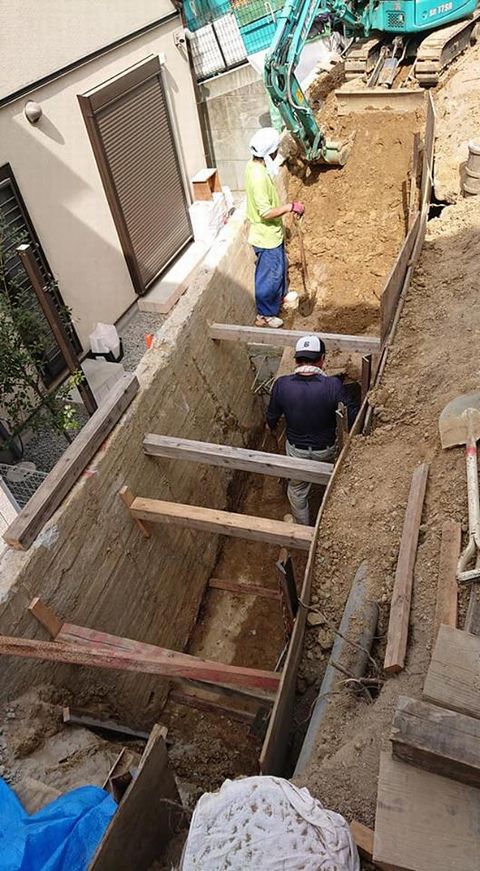

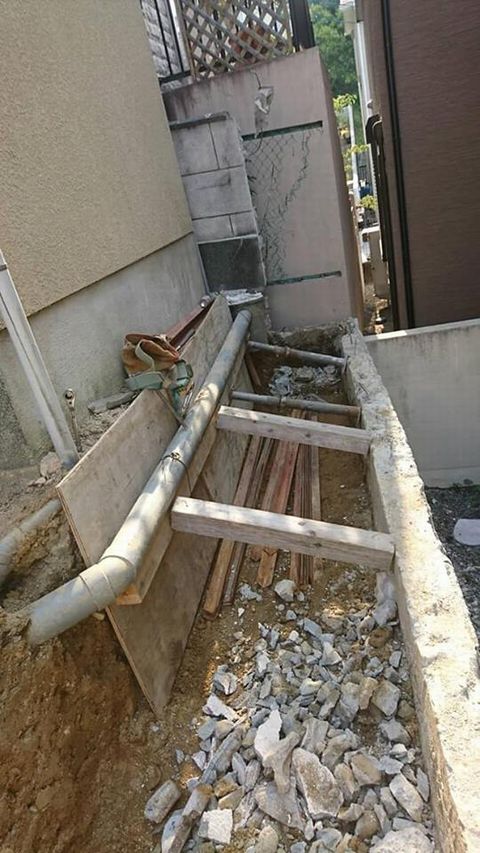

 仮設土留 |

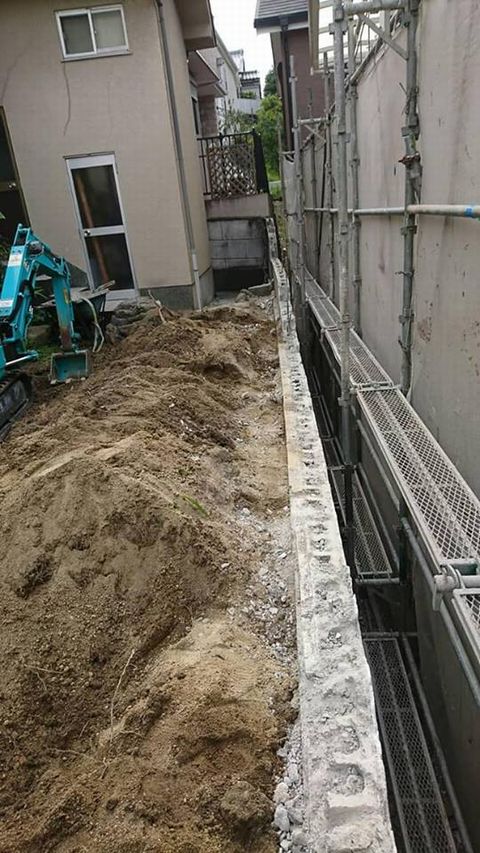

 擁壁際掘削 |
 底盤が擁壁から40cm |

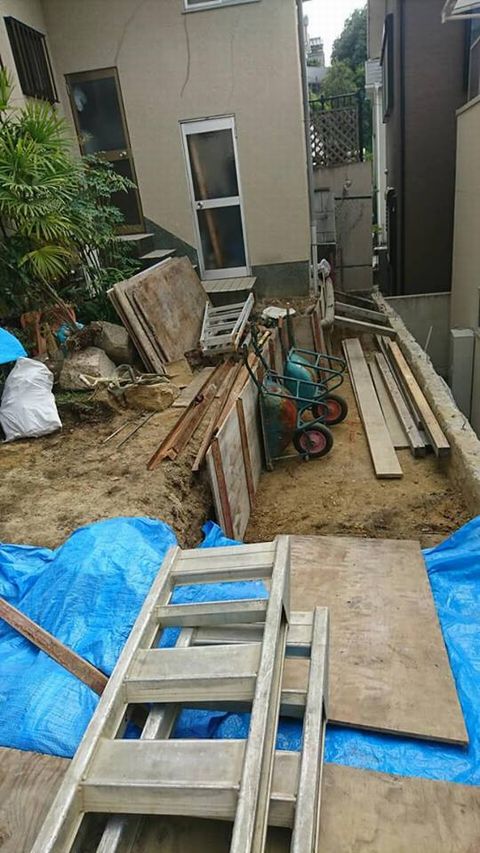

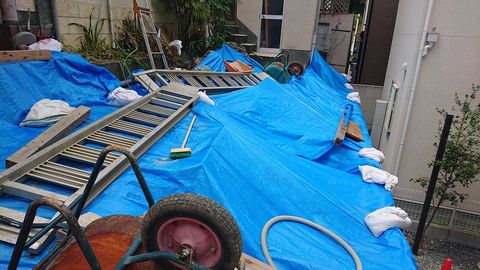

 雨養生 |
補強方法の変更
当初、亀裂部分の鉄筋を保護しながら擁壁を斫り、鉄筋とコンクリート量を増量ししての擁壁補強復旧を目指していましたが、擁壁裏をそこまで掘削した時点で、擁壁の底盤が立ち上がりから40cm(
全体で70cm）と、既定の半分程度しかない事が判明、擁壁の亀裂部分を斫る事で残存擁壁の転倒を避けるために、擁壁背面を補強しながらの超厚底盤に方針転換しての、コンクリート増し打ちを行っています。

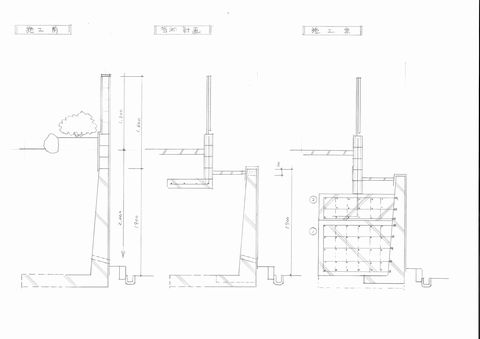

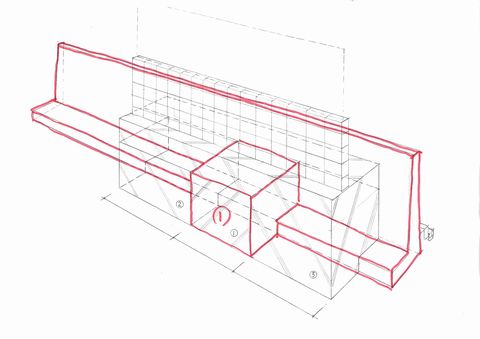

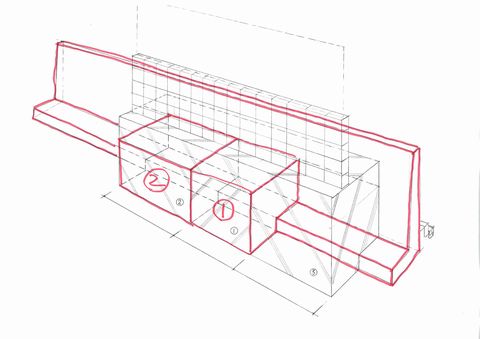

 計画断面の変更 |
 基礎1回目コンクリート増し打ち |

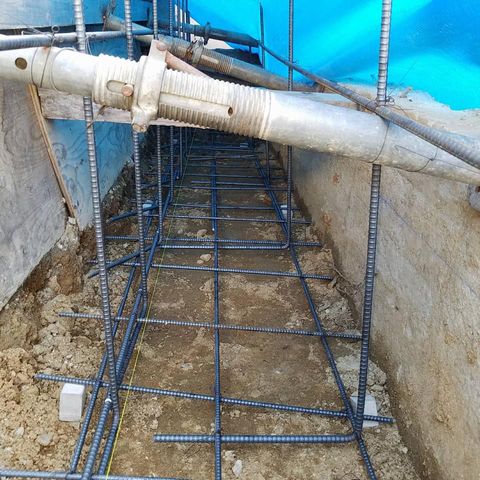

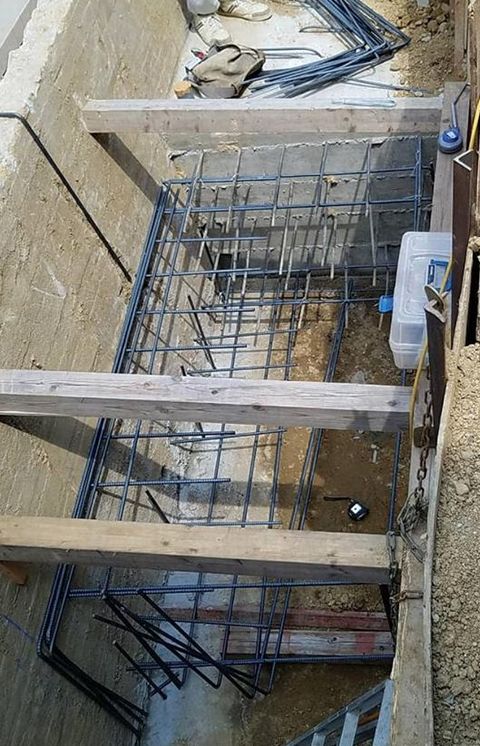

 配筋 |

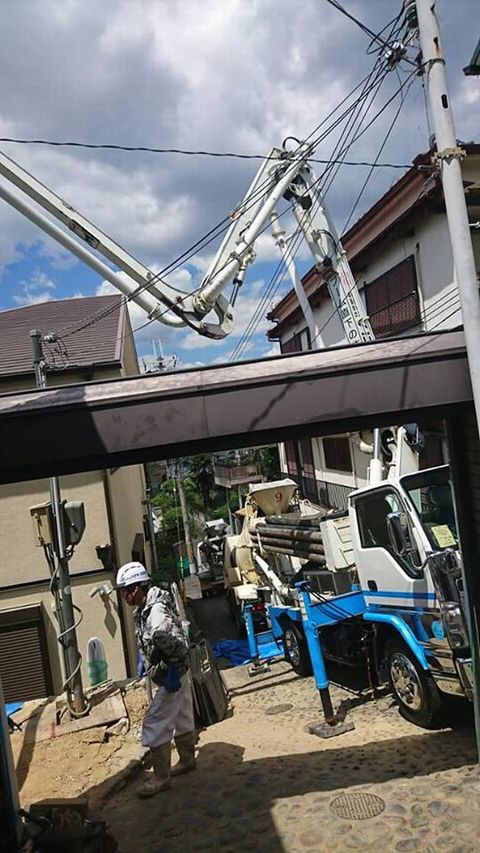

 斜路にポンプ車を停めての打設 |

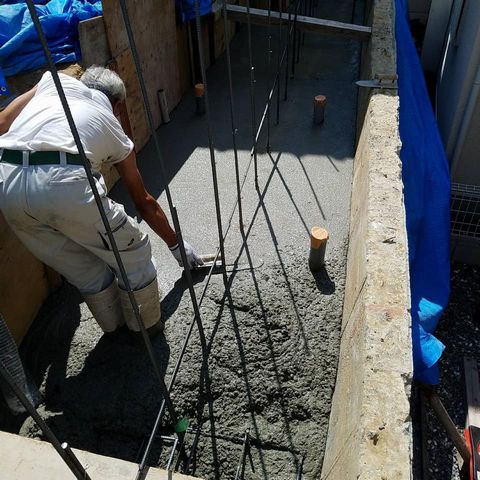

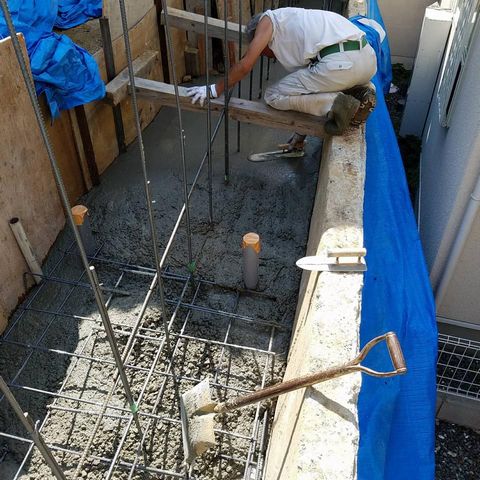

 生コン打設 |

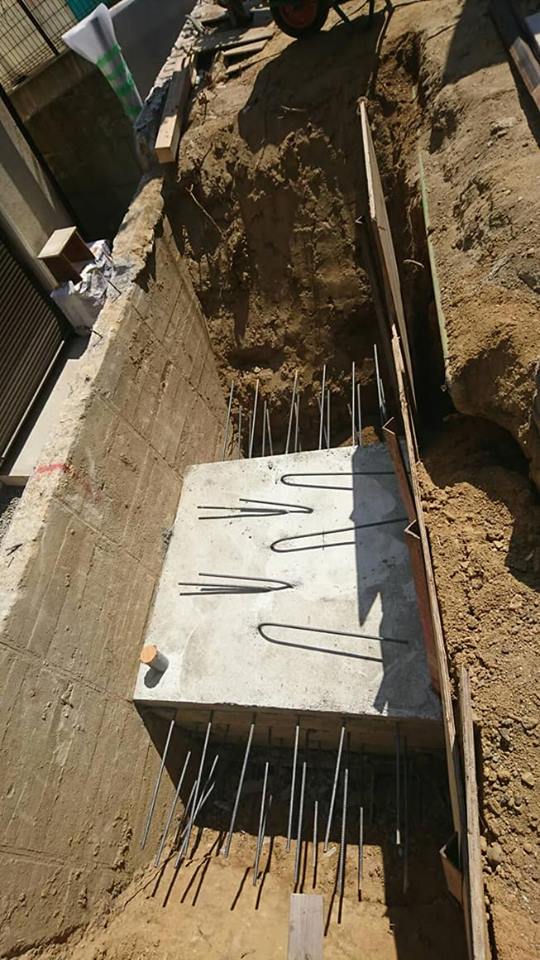

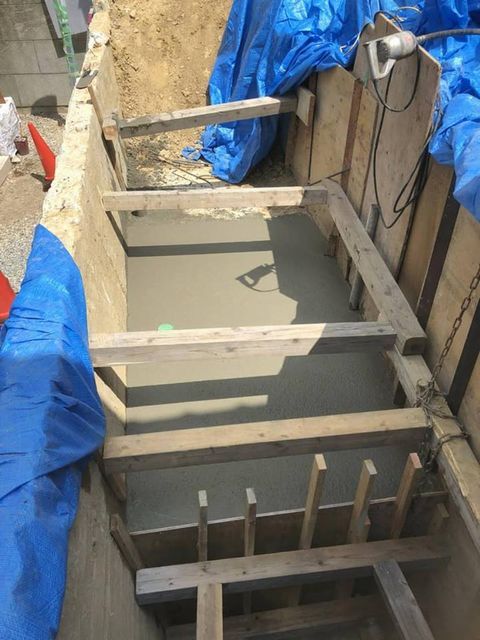

 型枠バラシ |
 2回目基礎増し打ち |

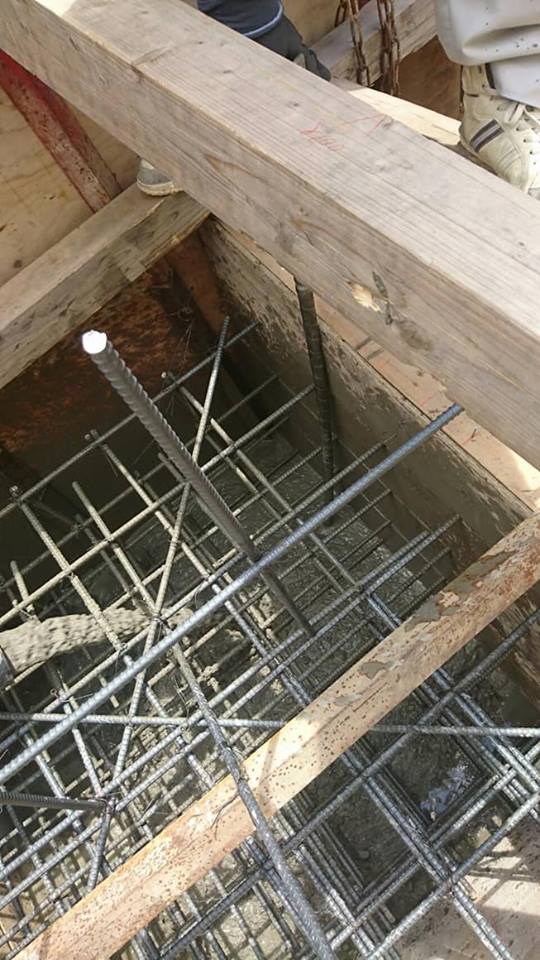

 配筋 |
 型枠バラシ |

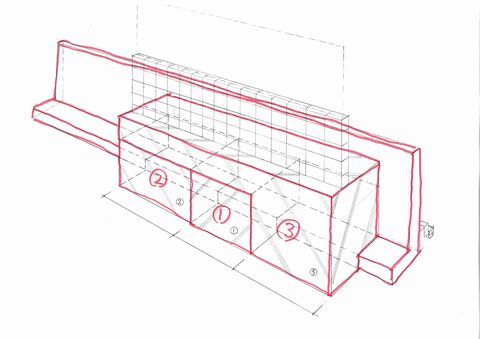

 3回目基礎増し打ち |

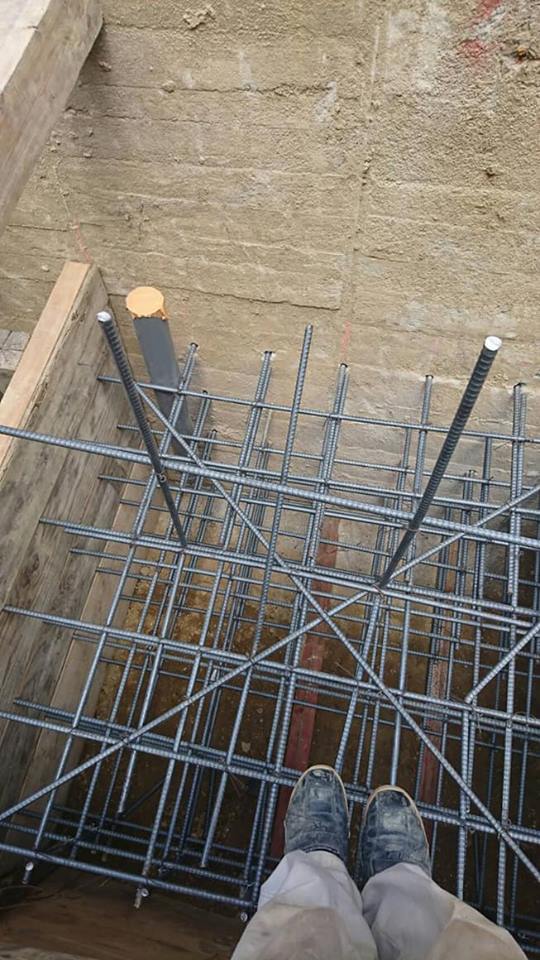

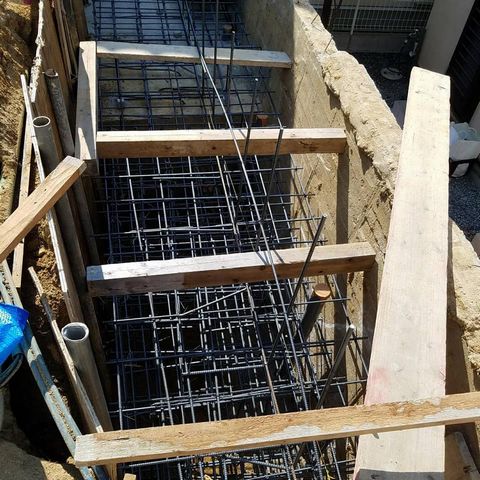

 基礎③配筋 |

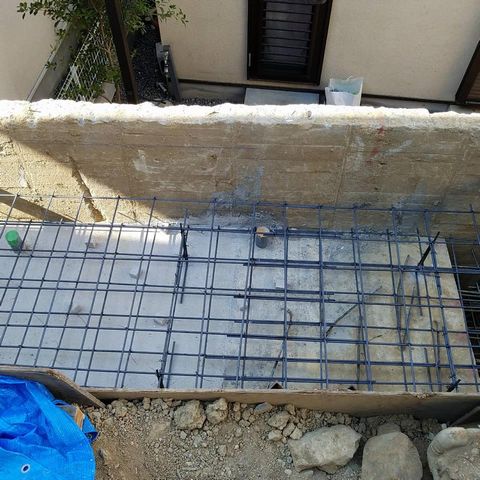

 基礎①②上の配筋 |

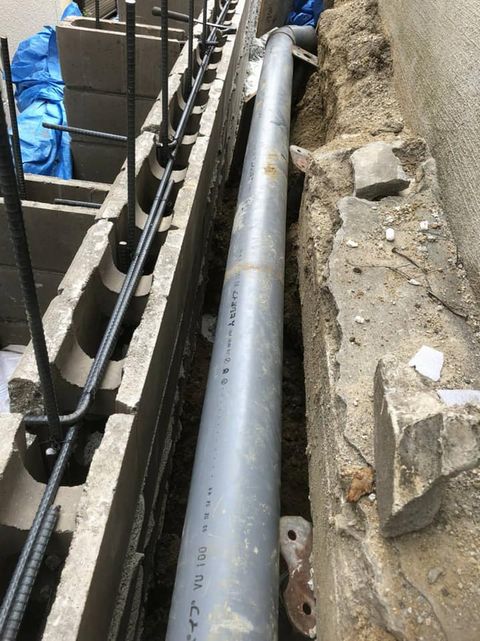

 建物際型枠ブロック基礎の配筋 |
 コンクリート打設 |
 |

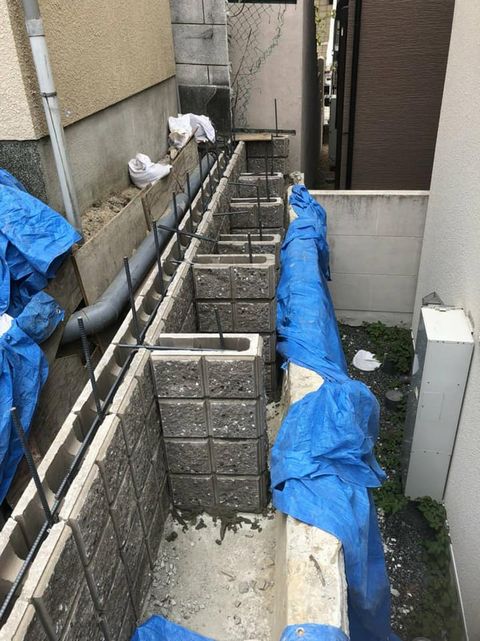

型枠ブロック土留
 建物際は型枠ブロックにも控え |
 建物基礎下にサポート埋め |

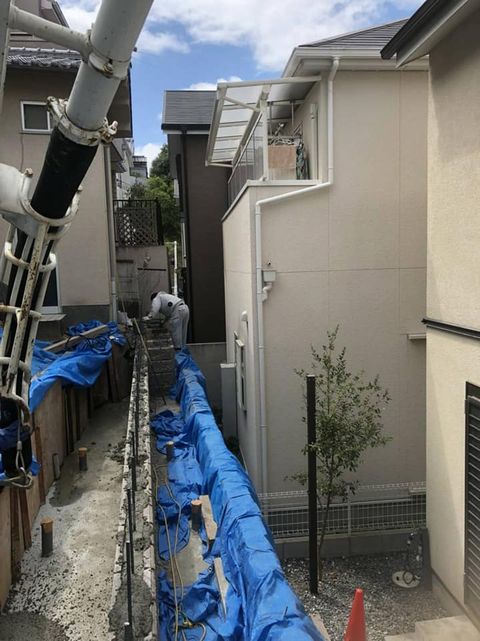

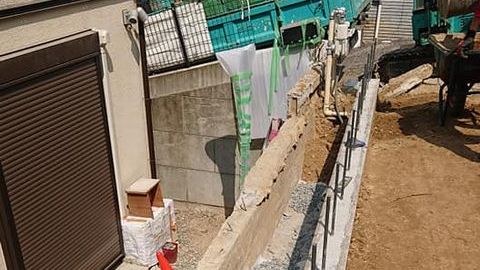

 立ち上がりコンクリート打設 |

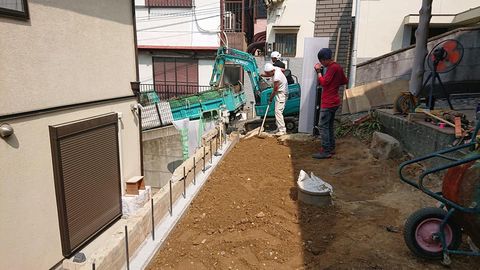

 型枠ブロック内埋戻し |
 型枠ブロック外埋戻し |
 |
枚方市香里園 (`18年 平成30年7月着工） 大阪北部地震被災
お問い合わせはこちら
CONTACT US

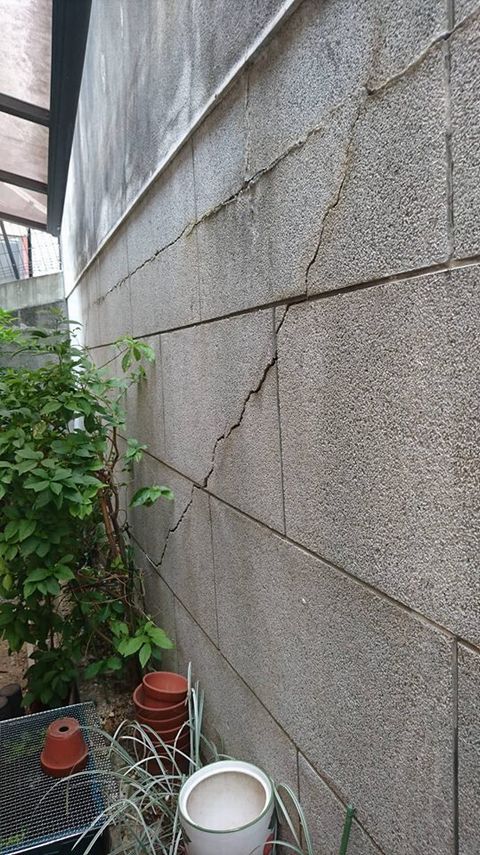

H2.0の擁壁に斜めのき裂
